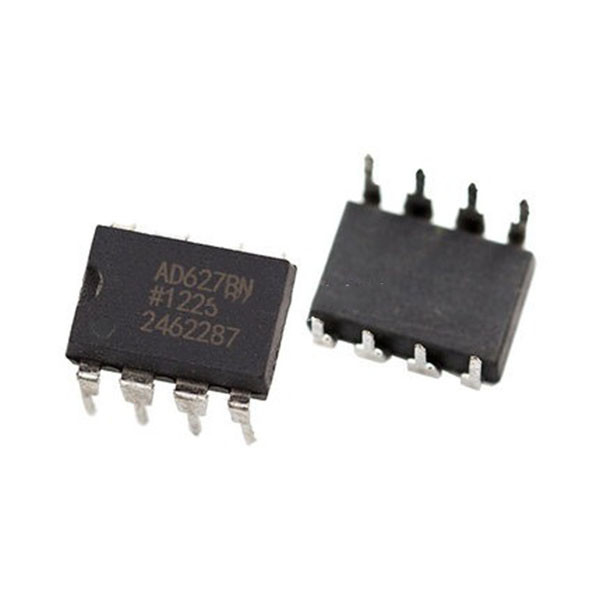

AD627BNZ instrumentatieversterker: Eigenschappen, Toepassingen [FAQ]

Beschrijving

AD627 is geïntegreerd, micropower instrumentatieversterker die spoor-aan-spoor outputschommeling op enige en dubbele (+2,2 V aan ±18 V) levering levert. AD627 verstrekt uitstekende ac en gelijkstroom-specificaties terwijl het werken bij slechts 85 maximum μA.
Bedrieg AD627 biedt superieure flexibiliteit door de gebruiker aan toe te staan om de aanwinst van het apparaat met één enkele externe weerstand te plaatsen terwijl? het vormen zich aan 8 leidt industrie-norm pinout configuratie.
Zonder externe weerstand, wordt AD627 gevormd voor een aanwinst van 5. Met een externe weerstand, kan het aan een aanwinst van zelfs 1000 worden geplaatst.
Een brede waaier van het leveringsvoltage (+2,2 V aan ±18 V) en micropower de huidige consumptie maken tot AD627 een perfecte pasvorm voor een brede waaier van toepassingen. De enig-leveringsverrichting, de lage machtsconsumptie, en de spoor-aan-spoor outputschommeling maken het AD627-ideaal voor toepassingen op batterijen. Zijn spoor-aan-spoor outputstadium maximaliseert dynamisch bereik wanneer het werken van lage leveringsvoltages. De dubbel-leveringsverrichting (±15 V) en de lage machtsconsumptie maken het AD627-ideaal voor industriële toepassingen, met inbegrip van 4 tot 20 mA lijn-aangedreven systemen.
AD627 compromitteert geen prestaties, in tegenstelling tot andere micropower instrumentatieversterkers. De laag voltagecompensatie, de gecompenseerde afwijking, de aanwinstenfout, en de aanwinstenafwijking minimaliseren fouten in het systeem. AD627 minimaliseert ook fouten over frequentie door uitstekende CMRR over frequentie te verstrekken. Omdat CMRR hoge tot 200 Herz blijft, worden het lijnlawaai en de lijnboventonen verworpen. AD627 verstrekt superieure prestaties, gebruikt minder gebied van de kringsraad, en kost minder dan micropower afzonderlijke ontwerpen.

Pin Diagram

Blokdiagram

Eigenschappen

·Micropower, 85 μA maximumleveringsstroom
·Brede voedingwaaier (+2,2 V aan ±18 V)
·Makkelijk te gebruiken
·Aanwinst met één externe weerstand wordt geplaatst die
·Aanwinstenwaaier 5 (geen weerstand) aan 1000
·Hogere prestaties dan afzonderlijke ontwerpen
·Spoor-aan-spoor outputschommeling
·Hoge nauwkeurigheidsgelijkstroom prestaties
·0,03% typische aanwinstennauwkeurigheid (G = +5) (AD627A)
·typische de aanwinstenafwijking van 10 ppm/°C (G = +5)
·125 μV het maximumvoltage van de inputcompensatie (de dubbele levering van AD627B)
·200 μV het maximumvoltage van de inputcompensatie (de dubbele levering van AD627A)
·1 μV/°C maximum het voltageafwijking van de inputcompensatie (AD627B)
·3 μV/°C maximum het voltageafwijking van de inputcompensatie (AD627A)
·maximum de input bias stroom van Na 10
·Lawaai: 38 nV/√Hz-RTI lawaai @ 1 kHz (G = +100)
·Uitstekende ac specificaties
·AD627A: 77 dB minimumcmrr (G = +5)
·AD627B: 83 dB minimumcmrr (G = +5)
·80 kHzbandbreedte (G = +5)
·regelende tijd 135 μs aan 0,01% (G = +5, 5 V-stap)

Toepassingen

·4 tot 20 mA lijn-aangedreven toepassingen

• ·Lage macht medische instrumentatie-ECG, EEG
• ·Omvormer omzetting
• ·Thermokoppelversterkers
• ·Industriële procesbeheersing
• ·Lage machtsgegevensverzameling
• ·Draagbare instrumenten op batterijen

Informatieblad

U kunt het informatieblad downloaden de hieronder gegeven verbinding.

                                  AD627BNZ-informatieblad
